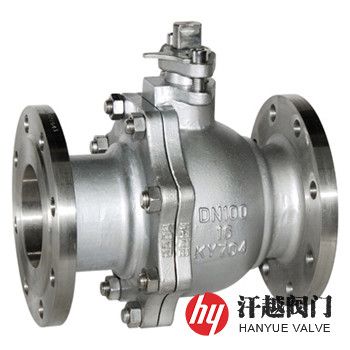

KY704球閥是一種左右閥體、球體、閥桿及金屬閥座等零部件采用00Cr16Ni14Si4或KY704等鑄制或鍛制而成，適合安裝在公稱壓力不大于PN420(Class2500)的管線輸送系統中，用于截?cái)嗷蚪油ü苈分懈鞣N濃度或濃度反復變化的硝酸等介質的浮動球或固定球球閥。該閥所使用的材質屬高硅、高鉻鎳奧氏體耐酸不銹鋼，鋼號00Cr16Ni14Si4，主要適宜在中低溫(≤60℃)濃硝酸(98%HNO3)介質中使用，具有優良的耐蝕性能(腐蝕速率≤0.1mm/年，在耐蝕性能標準范圍內)，同時又能耐稀硝酸腐蝕，其兼有C2鋼(00Cr17Ni15Si4Nb)和C4鋼(00Cr14Ni14Si4)的某些優點。本產品的使用時間比C4鋼球閥提高了近一倍，具有耐蝕性能好、開關迅速、流體阻力小、密封性好、結構緊湊和易于實現遠距離控制等優點，因此，被廣泛應用于化學、化工、紡織、輕工、制藥等行業領域。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | KY704 | 00Cr16Ni14Si4 | C4鋼 | 00Cr14Ni14Si4 |
| 2 | 左 閥 體 | KY704 | 00Cr16Ni14Si4 | C4鋼 | 00Cr14Ni14Si4 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、KY704+HF | |||
| 4 | 球 體 | KY704 | 00Cr16Ni14Si4 | C4鋼 | 00Cr14Ni14Si4 |
| 5 | 閥 桿 | KY704 | 00Cr16Ni14Si4 | C4鋼 | 00Cr14Ni14Si4 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 柱 | 316 | 316 | 316 | 316 |
| 8 | 螺 母 | 316 | 316 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥外形尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
本廠還生產KY704固定球球閥、KY704三通球閥、KY704保溫球閥、KY704偏心半球閥和V型球閥等。如你需訂購我廠不銹鋼球閥產品，咨詢時請說明結構形式、規格型號、閥體和內件材質、使用介質、工作溫度及端部連接型式等。
