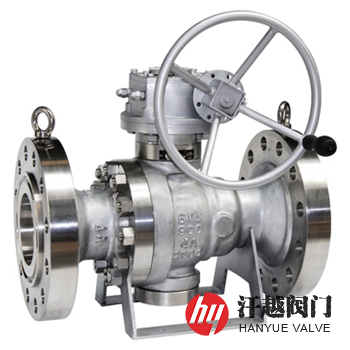

ASTM A995 4A球閥是一種左右閥體由ASTM A995 GRADE 4A(CD3MN)或ASTM A890 GRADE 4A(CD3MN)等鑄造成型，球體和閥桿、固定軸及金屬閥座等采用ASTM A182 F51或UNS S31803等鍛件或棒材加工而成，兼具有較好的耐海水腐蝕性能和較高強度的雙相不銹鋼球閥。該閥主體部件所使用的鋼種綜合了奧氏體和鐵素體不銹鋼二者的優點，具有耐受抗氯化物環境和硫化物應力腐蝕的能力，強度大約是標準奧氏體不銹鋼強度的兩倍，所以它特適合用于介質中氯離子含量較高及含硫化物的工況。本產品可根據用戶需要設計成二通、三通、四通及其他結構形式，其以球體作為啟閉件，由閥桿帶動，并繞閥桿軸線作旋轉運動，以實現對管路介質的切斷、接通、調節或改變流動方向。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 左 閥 體 | ASTM A995 Gr.4A | ASTM A995 CD3MN | ASTM A890 Gr.4A | ASTM A890 CD3MN |
| 2 | 右 閥 體 | ASTM A995 Gr.4A | ASTM A995 CD3MN | ASTM A890 Gr.4A | ASTM A890 CD3MN |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、ASTM A182 F51+HF | |||
| 4 | 球 體 | ASTM A182 F51 | ASTM A182 F51 | ASTM A182 F51 | ASTM A182 F51 |
| 5 | 閥 桿 | ASTM A182 F51 | ASTM A182 F51 | ASTM A182 F51 | ASTM A182 F51 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 填料壓蓋 | ASTM A351 CF8 | ASTM A351 CF8 | ASTM A351 CF8 | ASTM A351 CF8 |
| 8 | 固 定 軸 | ASTM A182 F51 | ASTM A182 F51 | ASTM A182 F51 | ASTM A182 F51 |
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 14 | 686 | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-28.5 | |
| 16 | 762 | 595 | 539.8 | 469.9 | 35.0-1.6 | 16-28.5 | |
| 18 | 864 | 635 | 577.9 | 533.4 | 38.1-1.6 | 16-32 | |
| 20 | 914 | 700 | 635.0 | 584.2 | 41.3-1.6 | 20-32 | |
| 22 | 1016 | 750 | 692.2 | 641.4 | 44.5-1.6 | 20-35 | |
| 24 | 1067 | 815 | 749.3 | 692.2 | 46.1-1.6 | 20-35 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
本產品主體可選用ASTM A995 GRADE 4A(CD3MN)、ASTM A890 GRADE 4A(CD3MN)或ASTM SA955 GRADE 4A(CD3MN)等鑄件牌號。如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請告知公稱壓力、公稱尺寸、閥體和內件材料、工作介質、使用溫度、法蘭執行標準及密封面形式等。
