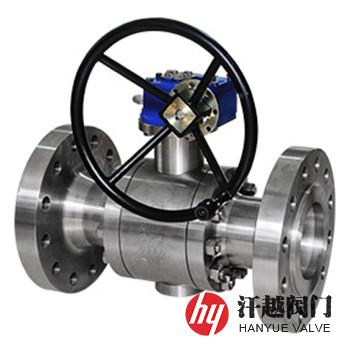

A182 F61球閥是一種閥體、連接體、球體、閥桿和固定軸等由ASTM A182 Gr. F61或UNS S32550等材質鍛造成型，在海水環境中具有強度高、耐磨性好及優異的耐腐蝕性能的雙相鋼球閥。該閥主要零部件所使用的材料屬奧氏體-鐵素體雙相不銹鋼，其化學成分(質量分?jǐn)?shù)%)為C≤0.040、Si≤1.000、Mn≤1.500、P≤0.040、S≤0.030、Cr:24.0~27.0、Mo:2.9~3.9、Ni:4.5~6.5、Cu:1.5~2.5、N:0.10~0.25，具有良好的力學性能和耐局部腐蝕性能，尤其是耐磨損腐蝕性能優于一般的不銹鋼，其中較高的Cr和Mo及N含量，使它具備很高的抗點蝕和縫隙蝕及一般腐蝕的能力，同時還擁有很好的抗氯化物應力腐蝕性能，以及較高的導熱性和較低的熱膨脹系數。本產品主體采用鍛鋼件，材料質密，高壓條件下性能有保障，可廣泛應用于化工、石油化工、天然氣、紙漿、造紙等領域。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | ASTM A182 F61 | UNS S32550 | 03Cr25Ni6Mo3Cu2N | S25554 |
| 2 | 連 接 體 | ASTM A182 F61 | UNS S32550 | 03Cr25Ni6Mo3Cu2N | S25554 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、ASTM A182 F61+HF | |||
| 4 | 球 體 | ASTM A182 F61 | UNS S32550 | 03Cr25Ni6Mo3Cu2N | S25554 |
| 5 | 閥 桿 | ASTM A182 F61 | UNS S32550 | 03Cr25Ni6Mo3Cu2N | S25554 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 連 接 板 | ASTM A182 F61 | UNS S32550 | 03Cr25Ni6Mo3Cu2N | S25554 |
| 8 | 固 定 軸 | ASTM A182 F61 | UNS S32550 | 03Cr25Ni6Mo3Cu2N | S25554 |
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 150 | 2 | 49 | 178 | 300 | 2 | 49 | 216 |
| 3 | 74 | 203 | 3 | 74 | 283 | ||
| 4 | 100 | 229 | 4 | 100 | 305 | ||
| 6 | 150 | 394 | 6 | 150 | 403 | ||
| 8 | 201 | 457 | 8 | 201 | 502 | ||
| 10 | 252 | 533 | 10 | 252 | 568 | ||
| 12 | 303 | 610 | 12 | 303 | 648 | ||
| 14 | 334 | 686 | 14 | 334 | 762 | ||
| 16 | 385 | 762 | 16 | 385 | 838 | ||
| 18 | 436 | 864 | 18 | 436 | 914 | ||
| 20 | 487 | 914 | 20 | 487 | 991 | ||
| 24 | 589 | 1067 | 24 | 589 | 1143 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
我廠生產ASTM A182 GRADE F61浮動球閥、ASTM A182 GRADE F61固定球閥、ASTM A182 GRADE F61三通球閥、ASTM A182 GRADE F61四通球閥等。如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請說明規格型號、閥體和內件材料、使用介質和溫度、端部連接形式和驅動方式等。
