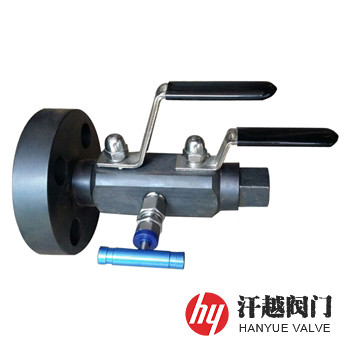

雙截斷和泄放球閥是一種在關閉位置時具有二個閥座面的雙關雙泄放球閥，鎖定閥門二端的流動(二個閥座面之間的有一個通過閥體上的接口連接泄放口排氣的中腔體)，其就是一臺閥門上裝有兩個球體，可以實現同時開關，也可以一開一關，實現雙堵塞與排放功能，取代傳統管路中多個閥門串聯的復雜形式，減少管路系統中的泄漏點，實現快速排放和關閉功能。該閥閥體端部可根據不同的需要加工成法蘭端、NPT螺紋端、承插焊接端、對接焊端等不同連接方式。本產品是靠旋轉閥桿來使閥門暢通或閉塞，90度角開關，輕便，體積小，可以做成大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，特適用于石油和天然氣工業管線輸送系統。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 2 | 連 接 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A105+ENP | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 固 定 軸 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 連 接 盤 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 9 | 泄 放 閥 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 |
| 高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | API 6D-2014 管道及管線閥門規范 | ||||
| 結構長度 | ASME B16.10-2022、API 6D-2014 | ||||
| 連接法蘭 | ASME B16.5-2017、ASME B16.47-2017等 | ||||
| 檢驗試驗 | API 6D-2014 管道及管線閥門規范 | ||||
