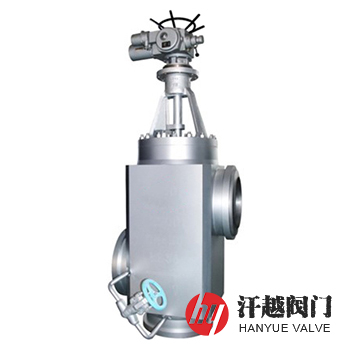

高加三通閥是一種安裝在高壓加熱器入口、出口處的三通閥，當高壓加熱器發生故障或水位超過允許值時，緊急切換給水到旁路，保證高壓加熱器解列，起保護高壓加熱器的作用。該閥左側入口與給水泵管路相連，下出口與高壓加熱器連接，右側通道則與旁路管道相接，閥門有上、下兩個密封面，高加正常運行時，其主路開啟，閥瓣與上密封接觸，旁路切斷，高壓水由給水泵從三通高加聯成保護閥左側入口經下出口進入高壓加熱器，當高壓加熱器發生故障或其他原因要甩高加時，電動裝置緊急驅動閥瓣下落，關閉閥門，給水通過另一側上通道口由旁通管道直接進入鍋爐，甩掉高壓加熱器，使高加解列，從而保障機組正常運行。本產品采用雙密封面閥瓣結構，開啟和關閉速度比閘閥快很多。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | A105 | WB36 | A182 F11 | A182 F22 |
| 2 | 閥 蓋 | A105 | WB36 | A182 F11 | A182 F22 |
| 3 | 閥 桿 | 17-4PH | 17-4PH | A182 F11 | A182 F22 |
| 4 | 閥 瓣 | A105 | WB36 | A182 F11 | A182 F22 |
| 5 | 閥 座 | A105 | WB36 | A182 F11 | A182 F22 |
| 6 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 填料壓蓋 | A105 | WB36 | A182 F11 | A182 F22 |
| 公稱壓力Class | 1500 | 2000 | 2500 | 3000 |
| 殼體水壓試驗壓力(MPa) | 39.2 | 52.2 | 65.2 | 78.2 |
| 密封水壓試驗壓力(MPa) | 28.6 | 38.15 | 47.75 | 57.3 |
| 氣密封試驗壓力(MPa) | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 |
| 設計制造 | NB/T 47044、JB/T 13518、ASME B16.34、JIS E-101 | |||
| 結構長度 | GB/T 12221、ASME B16.10、JIS E-101 | |||
| 對接焊端 | NB/T 47044、GB/T 12224、ASME B16.25或按訂貨合同要求 | |||
| 檢驗試驗 | NB/T 47044、JB/T 13518、API 598、JIS E-101 | |||

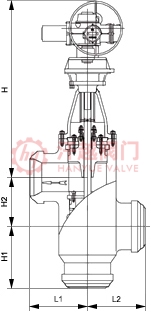

| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||||
| L1 | L2 | H | H1 | H2 | ||
| 2000 | 14 | 480 | 480 | 1250 | 565 | 400 |
| 2500 | 16 | 520 | 520 | 1650 | 520 | 470 |
| 20 | 580 | 580 | 1750 | 580 | 560 | |
| 22 | 600 | 600 | 1800 | 600 | 580 | |
| 3000 | 18 | 560 | 560 | 1700 | 560 | 500 |
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
