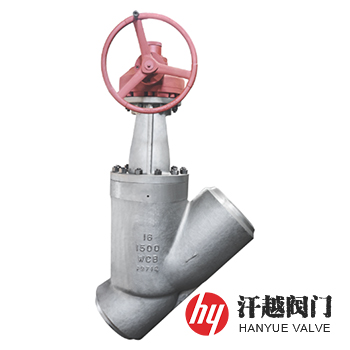

電站Y型截止閥產品概述

電站Y型截止閥是一種通路成一直線，閥桿軸線位置與閥體通道中線成斜角的高溫高壓直流式截止閥，其承壓件材料選用鉻鉬鋼或耐熱不銹鋼鑄件或鍛件，滿足了閥門的高溫性能和高強度要求，且它的流道為低流阻流線型設計，擁有很高的流量系數，可以較大限度減小通過管路系統的壓降，從而實現小流阻，快速啟閉。該閥將閥體的中腔設計成傾斜方向，密封面與流道孔呈斜角密封，這樣的結構減輕了閥門密封面受到的沖蝕程度，由于中腔的傾斜，使得流道的入口和出口在水平位置上靠近，從而有效的減小了介質的流體阻力，減輕了噪音。本產品閥座和閥瓣密封面采用司太立鈷-鉻-鎢硬質合金，具有柔韌性和耐沖擊能力強，以及硬度高的特點，延長了閥在高溫、高壓系統下的使用時間。

電站Y型截止閥部件材料

電站Y型截止閥性能規范

電站Y型截止閥外型尺寸

電站Y型截止閥結構圖

如果你需訂購我廠電站閥系列產品，咨詢時煩請說明公稱尺寸、公稱壓力、材質、連接端執行標準、使用介質及工作溫度等，我廠可按客戶需求承接定制，本產品有鑄造和鍛造兩種，驅動方式也可選用手輪、傘齒輪、電動、氣動及液動等。
