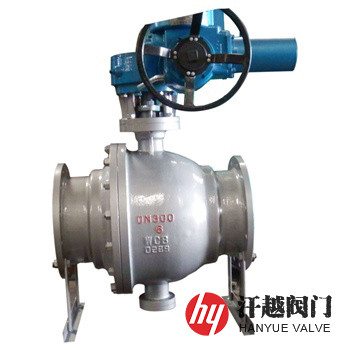

電動噴煤球閥是種由法蘭連接固定球閥本體和電動執行器兩部分組成，適用于輸送灰、漿渣類介質的電動卸灰球閥，其開啟和關閉動作是由電裝驅使閥桿轉動，從而帶動球體正反向回轉90°來實現的，當需要關閥時，接通電源，按閥關按鈕，啟動電裝驅動閥桿帶動球體順時針方向旋轉90°，斷開左右閥體組成的通道，閥門關閉，開閥則反之。該閥采用雙閥桿固定式圓球結構，可長期保持閥門開啟和關閉的位置精度，啟閉扭矩小，靈活輕便，它的密封圈裝有自動補償裝置，不會因使用一段時間后由于磨損而產生泄漏，這樣大大延長了閥的使用時間。本產品特適合用在噴吹及制鐵系統中，其應作垂直位置安裝，以保證爐灰能順暢流卸，使用時必須全開或全關，禁止作節流用。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 3 | 固 定 軸 | 2Cr13 | 304 | 304L | 316 | 316L |
| 4 | 球 體 | A105 | 304 | 304L | 316 | 316L |
| 5 | 閥 座 | 增強耐磨耐高溫四氟、對位聚苯、聚醚醚酮、A105+硬鉻、不銹鋼+硬質合金 | ||||
| 6 | 連 接 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 7 | 密 封 圈 | VITON | VITON | VITON | VITON | VITON |
| 8 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
| 液體高壓密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 |
| 氣體低壓密封試驗壓力(MPa) | 0.275 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237-2021 石油、石化及相關工業用的鋼制球閥 | ||||
| 結構長度 | GB/T 12221-2005 金屬閥門 結構長度 | ||||
| 法蘭尺寸 | JB/T 79-2015、GB/T 9124.1-2019、HG/T 20592-2009等 | ||||
| 檢驗試驗 | GB/T 26480-2011 閥門的檢驗與試驗 | ||||
| 電源電壓 | 單相220 VAC、三相380 VAC、遠程24 VDC (50Hz) | ||||
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 2.5 ~ 6 | 150 | 400 | 265 | 225 | 202 | 18-3 | 8-18 |
| 200 | 500 | 320 | 280 | 258 | 20-3 | 8-18 | |
| 250 | 600 | 375 | 335 | 312 | 22-3 | 12-18 | |
| 300 | 700 | 440 | 395 | 365 | 22-4 | 12-22 | |
| 350 | 800 | 490 | 445 | 415 | 22-4 | 12-22 | |
| 400 | 900 | 540 | 495 | 465 | 22-4 | 16-22 | |
| 450 | 1000 | 595 | 550 | 520 | 22-4 | 16-22 | |
| 500 | 1000 | 645 | 600 | 570 | 24-4 | 20-22 | |
| 600 | 1067 | 755 | 705 | 670 | 30-5 | 20-26 | |
| 700 | 1200 | 860 | 810 | 775 | 30-5 | 24-26 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
