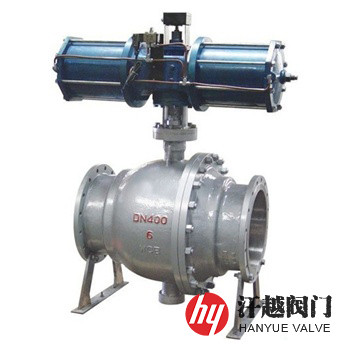

氣動噴煤球閥產品概述

氣動噴煤球閥由卸灰球閥和氣動執行機構兩部分組成，外裝控制系統，其開啟和關閉動作是由氣缸驅使閥桿轉動，從而帶動球體在閥腔內正反向回轉90°來實現的。如需開啟閥門時，使電磁換向閥得電，此時，氣源由氣缸的A腔進入，從B腔排出，推動左右活塞向相反方向運動，使輸出軸帶動球體逆時針旋轉90°，連通左右閥體組成的通道，閥處于直通狀態，相反，要關閉閥門時，電磁換向閥失電，從氣缸的B腔進氣，由A腔排氣，推動兩活塞向中間移動，使轉動軸帶動圓球順時針轉動90°，斷開左右閥體組成的通道，閥處于切斷狀態。本產品特適用于煤粉噴吹的氣固二相介質中，在閥門開啟向高爐噴吹煤粉時，不會積灰卡住，而閥門關閉后，又能很好的密封，不會產生泄漏。

氣動噴煤球閥部件材料

氣動噴煤球閥性能規范

氣動噴煤球閥主要尺寸

氣動噴煤球閥結構圖
