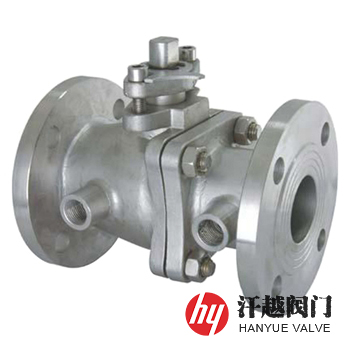

硬密封保溫球閥是一種用蒸汽或熱油等流體在夾套中流動進行加熱，來確保所輸送的介質不因溫度變化而發生相變，或產生結晶現象的閥門，其主要零部件包括帶有保溫夾套的左、右閥體，以及設置在閥體內部?jī)砷y座之間的球體和與之相接的閥桿。該閥密封副材料配對為金屬對金屬，其閥座和球體的表面采用超音速?lài)娡考夹g(shù)噴涂碳化鎢硬化涂層，或者噴焊鎳基合金硬化層，從而使它們致密結合，且表面硬度達到HRC65以上，具有很好的耐磨損和耐沖蝕性能。本產品采用兩片式浮動球或固定球結構型式設計，適用于石油、石化、化工及相關工業有些介質含有具有相應硬度的固體顆?；?qū)r環境溫度要求較高(≥280℃)，且不允許出現結晶或凝固現象的場合。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥? ? ? ? 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 左? 閥? 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥? ? ? ? 座 | 2Cr13+HF | 304+HF | 304L+HF | 316+HF | 316L+HF |
| 4 | 球? ? ? ? 體 | 2Cr13+HF | 304+HF | 304L+HF | 316+HF | 316L+HF |
| 5 | 閥? ? ? ??桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填? ? ? ? 料 | GRAPHITE、PTFE、TEFLON、PCTFE、NYLON | ||||
| 7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 蝶形彈簧 | 60Si2Mn | 304 | 316 | 17-7PH | 17-7PH |
| 9 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 10 | 螺? ? ? ??栓 | 35CrMoA | 304 | 304 | 316 | 316 |
| 11 | 螺? ? ? ? 母 | 35CrMoA | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T?13458、GB/T?12237、GB/T?21385、API?608、ASME?B16.34 | ||||
| 結構長度 | JB/T?13458、GB/T?12221、ASME?B16.10 | ||||
| 法蘭標準 | JB/T?79、GB/T?9113、HG/T?20592、HG/T?20615、SH/T?3406、ASME?B16.5等 | ||||
| 檢驗試驗 | GB/T?13927、GB/T?26480、JB/T?9092、API?598 | ||||

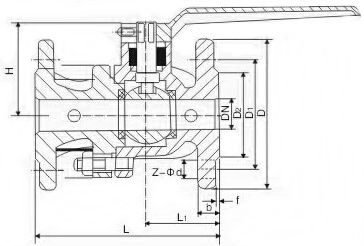

| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料、介質溫度及驅動方式等。本產品有一片式、二片式和三片式三種，結構形式有浮動球和固定球兩種。
